اتوماسیون پست

اتوماسیون پست

گروه مپنا به عنوان شرکت پیشرو در صنعت نیرو، دستاوردهای متعددی در زمینه تولید و انتقال نیرو داشته است. در این راستا احداث پست‌های توزیع و انتقال نیرو از زمینه‌های کاری این گروه می‌باشد. شرکت مکو به عنوان متولی تامین تجهیزات برق و کنترل در حوزه نیرو به این مورد نیز توجه خاص داشته است. در این راستا تمامی مدارک حفاظتی و کنترلی مورد نیاز از سطح ولتاژ متوسط تا 400 کیلوولت به طور کامل توسط این شرکت طراحی می‌شود.
بدین منظور تمامی مدارک پایه و تفصیلی اسكماتیك كه حاصل كار مدارك پایه بوده و نقشه‌های ساخت تابلوهای حفاظت توسط نیروهای مجرب این شرکت طراحی می‌شود. همچنین تست و راه‌اندازی تمامی رله‌های حفاظتی با استفاده از بهترین دستگاه‌های تست رله در این شرکت انجام می‌پذیرد. شرکت مکو با سابقه طولانی در حفاظت سیستم‌های قدرت، حفاظت از مبدا تولید تا مقصد مصرف کننده را با تامین تمام تجهیزات مورد نیاز به انجام می‌رساند.
یکی دیگر از موضوعات کلیدی مورد نیاز در پست‌های توزیع و انتقال، اتوماسیون پست است. طراحی تمامی تابلوهای کنترلی توسط شرکت مکو صورت می‌‌پذیرد. در پست‌های DCS نیز سامانه DCS توسط گروه کنترل و اتوماسیون این شرکت صورت می‌گیرد.
امور طراحی بخش‌های حفاظتی و کنترلی، موارد مورد نیاز از شروع تا پایان پروژه‌ها را به شرح خلاصه‌ی زیر انجام می‌دهد:

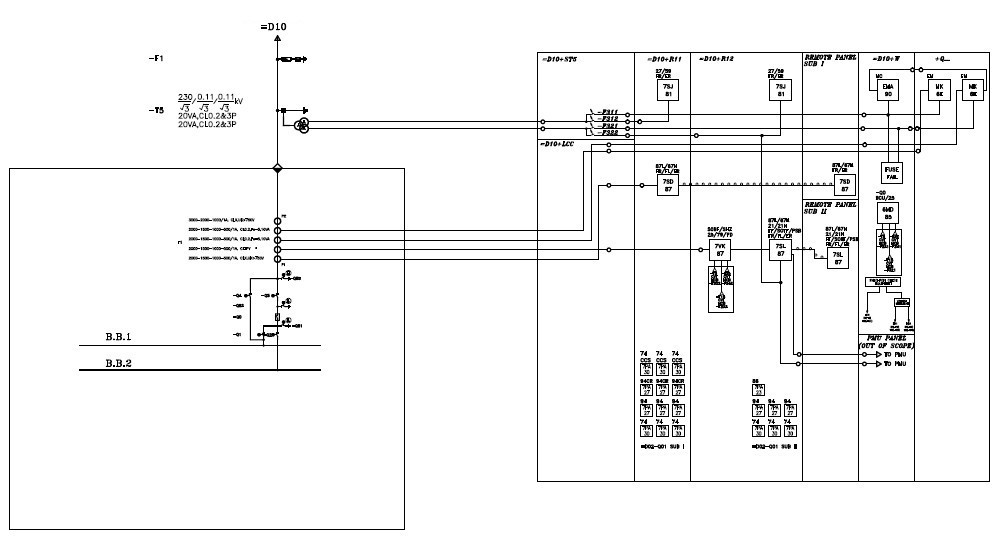

– تهیه مدارك پایه شامل نقشه‌های تك‌خطی، دیاگرام‌‌های حفاظتی و كنترلی و مخابراتی و محاسبات CT,VT و….
– طراحی نقشه‌های تفصیلی اسكماتیك كه حاصل كار مدارك پایه بوده و نقشه‌های ساخت تابلوهای كنترل و حفاظت و تغذیه داخلی پروژه‌ها
– تهیه جداول كابل‌كشی و اتصالات مابین تابلوها
– محاسبات تنظیمات رله‌های حفاظتی و نیز انجام پیكره‌بندی آنها با استفاده از نرم‌افزارهای خاص هر رله و نیز تست فانكشن‌‌های حفاظتی و كنترلی رله‌ها و انجام تست‌‌های FAT و SAT سیستم-های كنترلی، مخابراتی و DCS.
سامانه‌های حفاظت و کنترل اجرا شده در پروژه‌های این شرکت مطابق با بالاترین استانداردهای جهانی می‌باشد. همچنین در پروژه‌های جاری این شرکت از جدیدترین نسل رله‌ها و سامانه‌های کنترل برندهای معتبر جهانی استفاده شده است.

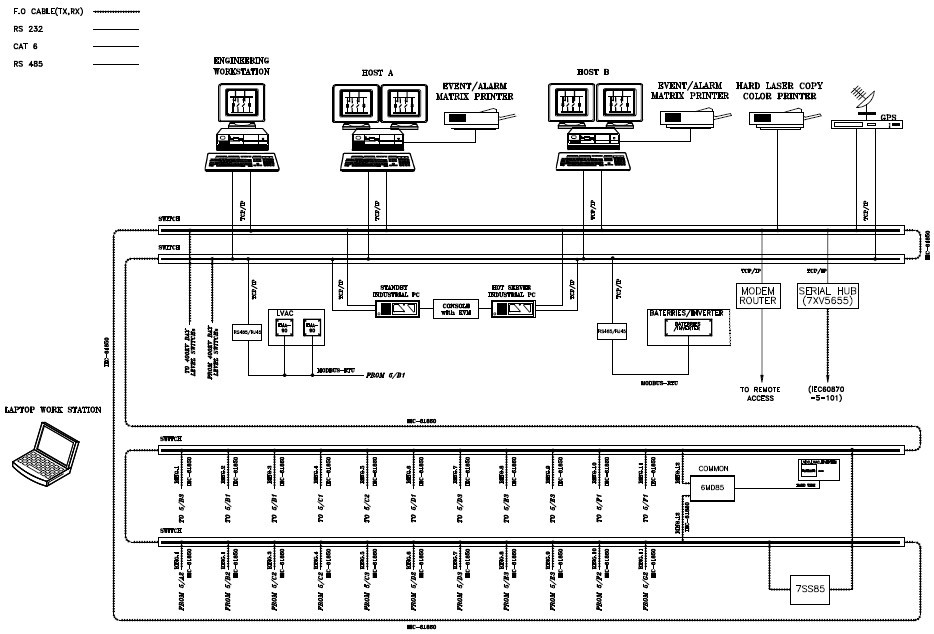

سیستم اتوماسیون پست و کنترل:

اتوماسیون به معنای کنترل و هدایت یک دستگاه به صورت خودکار است و مشخصه سیستم‌‌هایی است که تصمیم برای انجام فعالیت یا فعالیت‌‌هایی به جای انسان توسط دستگاه‌‌های خودکار صورت می‌‌پذیرد. در پست‌‌های انتقال DCS مخفف کلمهDistributed Control System (سیستم کنترل گسترده) می باشد و منظور از آن این است که کلیه مراحل کنترل، مانیتورینگ و فرمان توسط یک یا دو سرور اصلی که به‌‌صورت مستقل عمل می‌‌کند، انجام می‌‌شود .
سيستم اتوماسيون پست، سيستمي براي مديريت، كنترل و حفاظت يك‌‌پارچه در يك سيستم قدرت است. در اين سيستم نظارت بر تمامي تجهيزات پست و هم‌‌چنين اعمال فرمان به آن‌‌ها به‌‌صورت بلادرنگ انجام مي‌‌شود. چنين سيستمي قابل پياده‌‌سازي در كليه سطوح فشارقوي، شامل انتقال، فوق توزيع و توزيع است. در طرح كلي اتوماسيون پست، ابتدا الگوريتمي از دستورالعمل‌‌ها از طريق نرم‌‌افزار به رايانه داده مي‌‌شود. رايانه نيز اطلاعاتي را به‌‌عنوان ورودي از اپراتور مي‌‌گيرد. سپس اطلاعات، طبق الگوريتم، پردازش شده و نتايج آن در اختيار اپراتور قرار مي‌‌گيرد.

مزایای اصلی سیستم اتوماسیون پست:

  • افزایش قابلیت اطمینان و انعطاف پذیری سیستم قدرت
  • سیستم یک‌پارچه حفاظت و کنترل در راستای افزایش سرعت پاسخ دهی به مشکلات
  • تعمیرات و نگهداری آسان و کم هزینه
  • کنترل هوشمند قطع بار توسط load shedding
  • ثبت اختلال جهت موقعیت یابی خطا و ارزیابی کیفیت توان

ویژگی‌‌‌‌‌های سیستم اتوماسیون پست :

  • قابلیت ارائه سولوشن‌‌‌‌‌های مختلف سیستم اتوماسیون پست
  • ارائه سولوشن کامل جهت ارسال دیتا از طریق gateway به مرکز کنترل دیسپاچینگ با پروتکل‌‌‌‌‌های IEC 60870-5-101 و IEC 60870-5-104
  • یک‌‌‌‌‌پارچه‌‌‌‌‌سازی همه انواع رله‌‌‌‌‌ها با استاندارد IEC61850
  • قابلیت اتصال از راه دور به سیستم اتوماسیون پست
  • قابلیت کانفیگ کردن رله‌‌‌‌‌ها از مرکز اپراتوری پست

فانکشن‌‌‌‌های سیستم اتوماسیون پست:

از فانکشن‌‌‌‌های اصلی سیستم اتوماسیون پست می‌‌‌‌توان به موارد زیر اشاره نمود:

 فانکشن مانیتورینگ:

  • مانیتورینگ وضعیت سوئیچگیرها، وضعیت تپ چنجر و موقعیت تپ ترانسفورماتور و غیره
  • مانیتورینگ تجهیزات کنترلی و حفاظتی
  • مانیتورینگ مقادیر الکتریکی از قبیل جریان، ولتاژ، فرکانس، مگا وات، مگا وار و غیره

 فانکشن کنترلی:

  • کنترل بریکرها و دیسکانکتورها، باز و بسته کردن آن‌‌‌‌ها
  • چک کردن سنکرونایزینگ
  • چک کردن اینترلاک سوئیچگیرها
  • کنترل تنظیم ولتاژ
  • کنترل توان راکتیو

فانکشن ثبت کردن:

  •  ثبت کردن دیتای مانیتور شده
  • ثبت حوادث، اختلال و خطاها

 فانکشن حفاظتی:

  • حفاظت خط نیروگاهی، خط انتقال، ترانسفورماتور، باس‌‌‌‌بار، بانک‌‌‌‌های خازنی، فیدرهای توزیع، راکتور و …

سیستم حفاظت:

تجهيزات حفاظتي، بخش عمده‌‌‌‌‌‌ي تابلوهاي پست را تشكيل مي‌‌‌‌‌‌دهند كه از پرسنل و تجهيزات محافظت نموده و خسارت ناشي از خطا را محدود مي‌‌‌‌‌‌سازند.


حفاظت‌‌‌‌‌‌‌های یک پست شامل موارد زیر می‌‌‌‌‌‌‌باشد:

  • حفاظت‌‌‌‌‌‌‌های خط انتقال

دارای دو حفاظت اصلی یک و دو است که حفاظت اصلی یک شامل: رله دیستانس با تله پروتکشن یا رله دیفرانسیل طولی، رله خطای اتصال زمین از نوع جریانی جهت‌‌‌‌‌‌‌دار با تله پروتکشن، رله اضافه ولتاژ، رله ولتاژ صفر، رله STUB برای شینه‌‌‌‌‌‌‌بندی یک و نیم کلیدی و حفاظت اصلی دو شامل: رله دیستانس با تله پروتکشن، رله خطای اتصال زمین از نوع جریانی جهت‌‌‌‌‌‌‌دار با تله پروتکشن، رله اضافه ولتاژ، رله ولتاژ صفر، رله STUB برای شینه‌‌‌‌‌‌‌بندی یک و نیم کلیدی می‌‌‌‌‌‌‌باشد.


  • حفاظت کلید قدرت: شامل فانکشن‌‌‌‌‌‌‌های CBF، AR، PD، SHZ
  • حفاظت باس‌‌‌‌‌‌‌بار
  • حفاظت ترانسفورماتور قدرت
  • حفاظت راکتور شنت
  • حفاظت بانک خازنی
  •  حفاظت‌‌‌‌‌‌‌های ویژه: شامل حذف بار فرکانسی، حذف بار ولتاژی و حذف بار جریانی
